12V/24V/36V通用高精度共阳极恒流IC,带线性调光和

方案名称：8-100V洗墙灯、投光灯、埋地灯、舞台灯共阳恒流驱动电路。

芯片介绍：

AP5263 是一款效率高，稳定可靠的 LED 灯恒流驱动芯片，内置高精度比较器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率LED 恒流驱动。AP5263 采用ESOP8 封装，散热片内置接SW 脚，通过调节外置电流检测电阻的阻值来设置流过 LED 灯的电流，支持外加电压线性调光，最大电流 2.5A。AP5263 采用固定关断时间的峰值电流控制方式，其工作频率最高可达350kHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB 面积。关断时间最小为 620ns，并可通过外部电容进行调节，工作频率也可根据用户要求进行调节。在EN 端加PWM 信号，可调节LED 灯的亮度。
• 内置温度保护
• 输出带短路保护
•关断时间可调
• 内置电流采样前沿消隐电路
•高效率：可高达 95%
• 最大工作频率：350kHz
• 宽输入电压范围：8V~100V
• 峰值电流采样电压：250mV
•内置100V/12A 功率管及 5.6V 稳压管
•亮度可调：EN 端的PWM 调光和DIM 端的线性调光
彩运 可用于LED机车灯，AR111射灯，筒灯，路灯，投光灯，嵌灯,低压LED射灯代替卤素灯,车载LED灯,低压工业照明,LED备用灯,LED舞台灯，LED路灯，隧道灯，洗墙灯，LED台灯，LED广告灯箱，LED灯条，日光灯，植物生长灯

共阳极PWM调光原理图：

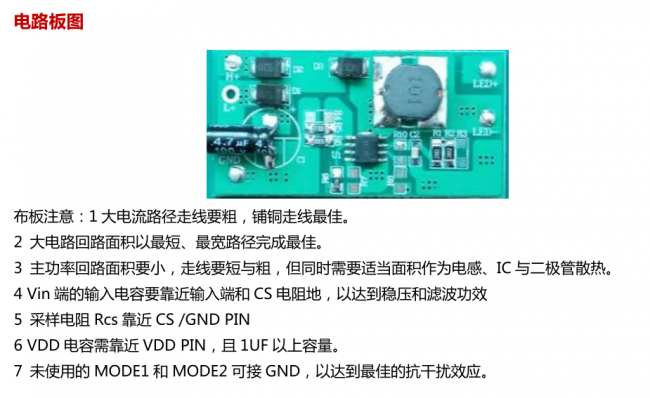

PCB布板规则：

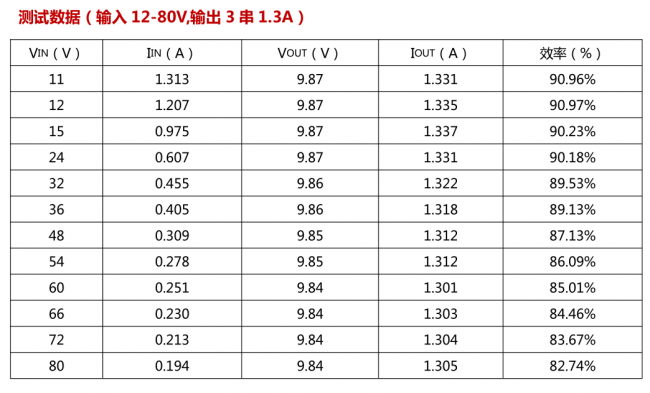

测试数据：

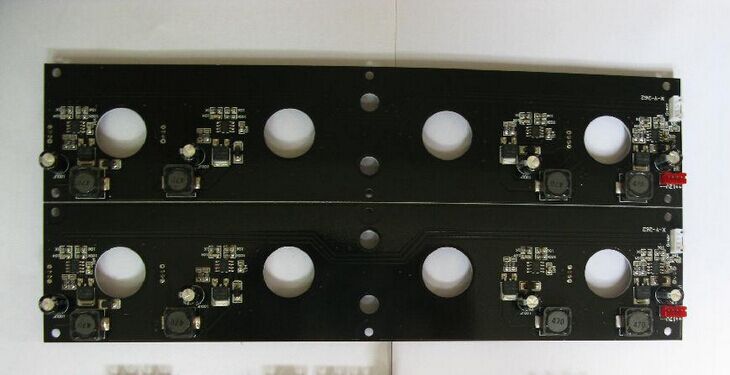

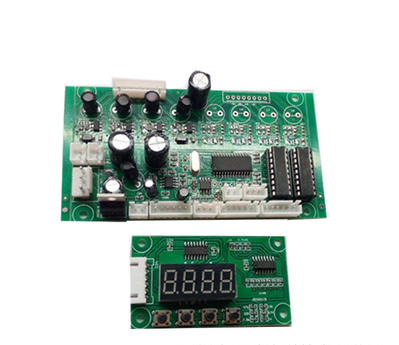

PCBA方案成品：

同系列产品：
