远近光输入无MOS管切换/双色灯最具性价比方案

1：产品描述

AP2915是一款可以一路灯串切换两路灯串的降压恒流驱动器,高效率、外围简单、内置功率管，适用于5-100V输入的高精度降压LED恒流驱动芯片。
内置功率管输出最大功率可达12W，最大电流1.2A。
AP2915一路灯亮切换两路灯亮，其中一路灯亮可以全亮，可以半亮。
AP2915工作频率固定在150KHZ左右，同时内置抖频电路，可以降低对其他设备的EMI干扰。
另外采用平均电流采样模式，可以提高宽输入电压情况下的电流精度。
AP2915带有输出短路保护功能，5V～80V输入条件下，短时短路不会损坏电源器件。
AP2915还有过温调节电流的功能。当芯片内部的温度达到 140℃左右时，会自动调低输出电流。

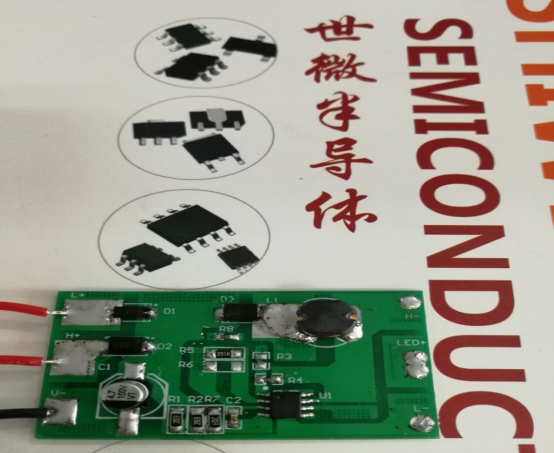

2：DEMO板实物图如下：

3：远近光方案原理图BOM

外围仅需要很少的元器件就可以实现远光和近光的功能，不再需要MOS切换。
彩运 远光两个灯珠亮，近光只亮一个灯珠，原理图如下：

4：双色方案实物图：

外围只需要很少的元器件就可以做到双色功能，市面性价比最高方案。做双色/H4都可以。
